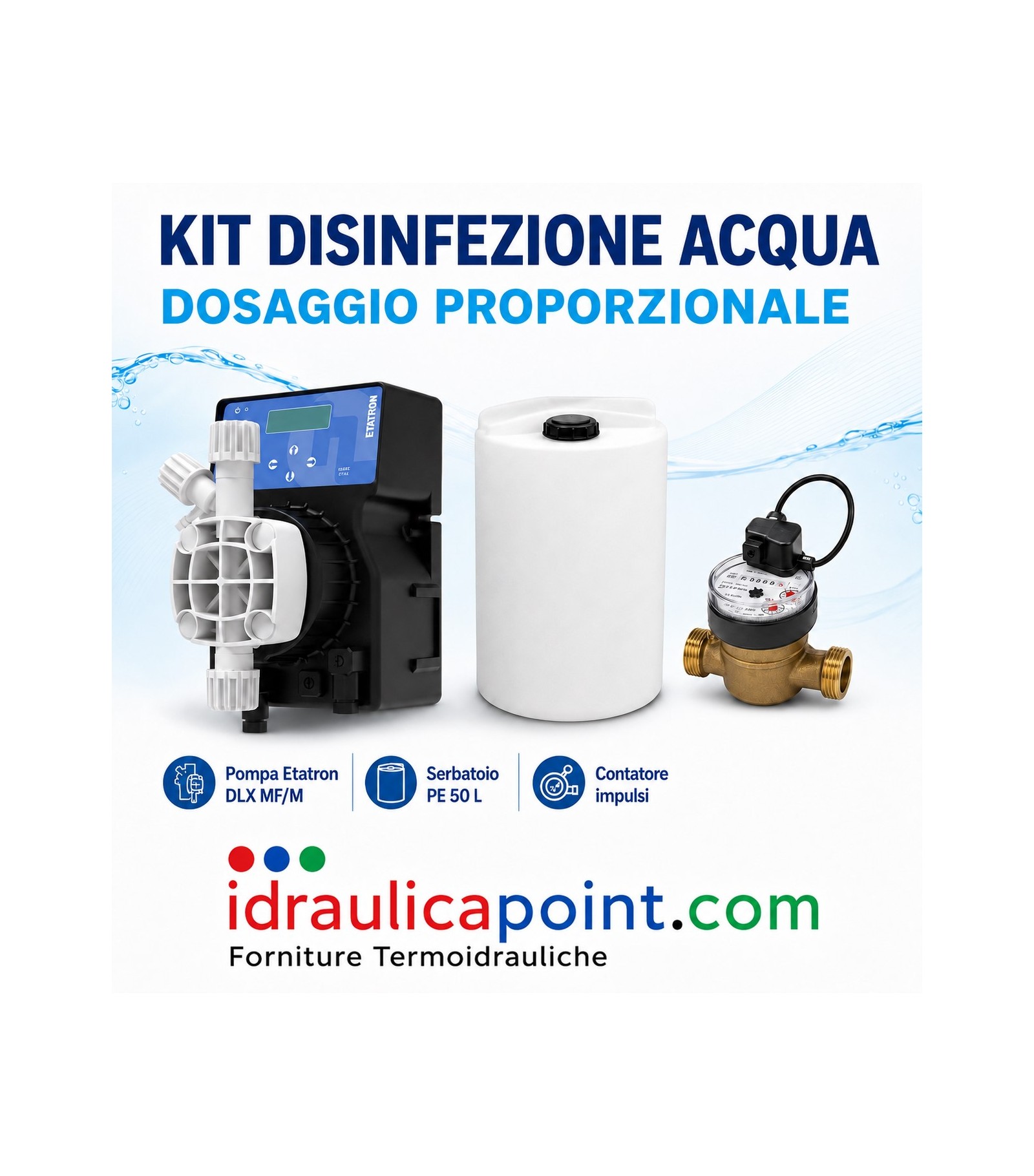

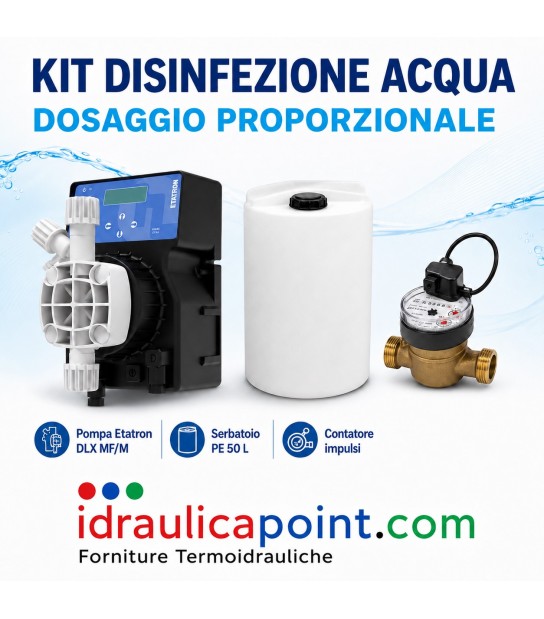

Kit disinfezione acqua Etatron con pompa dosatrice, contatore a impulsi 1" e serbatoio 50 litri

Il kit disinfezione acqua Etatron è una soluzione completa per il dosaggio controllato e proporzionale di prodotti destinati al trattamento dell’acqua.

Il contatore installato sulla tubazione rileva il passaggio dell’acqua e invia gli impulsi alla pompa dosatrice. La pompa regola automaticamente le iniezioni del prodotto in funzione del volume d’acqua effettivamente consumato.

Il sistema è particolarmente indicato per il dosaggio dell’ipoclorito di sodio e di altri prodotti compatibili utilizzati negli impianti di trattamento e disinfezione dell’acqua.

Può essere utilizzato negli impianti alimentati da pozzo, nei sistemi con serbatoi di accumulo, negli impianti domestici, agricoli, commerciali e nelle piccole installazioni industriali.

COMPOSIZIONE DEL KIT

1 pompa dosatrice proporzionale Etatron DLX MF/M 0115

Codice pompa: PLX172225E

1 serbatoio in polietilene da 50 litri

Codice serbatoio: ASB1031201

1 contatore filettato lancia impulsi per acqua fredda da 1"

Codice contatore: CAF304100

Emissione contatore: 4 impulsi per litro

CARATTERISTICHE DELLA POMPA DOSATRICE

Marca: Etatron D.S.

Serie: DLX MF/M

Versione: 0115

Codice: PLX172225E

Tipologia: pompa dosatrice elettromagnetica digitale proporzionale

Installazione: montaggio a parete

Portata e pressione:

• 1 litro/ora con contropressione di 15 bar
• 2 litri/ora con contropressione di 10 bar
• 3 litri/ora con contropressione di 5 bar

Frequenza massima: 120 impulsi al minuto

Alimentazione standard: 220-240 V

Grado di protezione: IP65

Corpo pompa: PVDF

Membrana: PTFE

Valvole: sfere in ceramica

Guarnizioni: FPM

Cassa esterna in materiale plastico resistente agli acidi

Display digitale per la programmazione e il controllo del funzionamento

MODALITÀ DI DOSAGGIO

• Regolazione manuale della portata
• Funzionamento proporzionale da contatore lancia impulsi
• Moltiplicazione degli impulsi 1 x N
• Moltiplicazione degli impulsi con memoria 1 x N(M)
• Divisione degli impulsi 1 : N
• Dosaggio con impostazione PPM
• Regolazione proporzionale mediante segnale 0/4-20 mA
• Programmazione mediante timer giornaliero o settimanale

La pompa dispone inoltre di predisposizione per sonda di livello, ingresso sensore di flusso e uscita relè di allarme.

ACCESSORI STANDARD DELLA POMPA

• Tubazione di mandata in PE 4 x 6 mm
• Tubazione di aspirazione in PVC 4 x 6 mm
• Tubazione per lo spurgo
• Filtro di fondo in PVDF
• Valvola di iniezione in PVDF

CARATTERISTICHE PRINCIPALI DEL CONTATORE

• Marca: Etatron
• Codice prodotto: CAF304100
• Codice EAN: 8015667048069
• Tipologia: contatore filettato lancia impulsi
• Fluido: acqua fredda
• Diametro nominale: DN25
• Attacchi filettati: 1"
• Bocchettoni filettati: compresi
• Trasmettitore: contatto Reed
• Emissione: 4 impulsi per litro
• Peso dell’impulso: 0,25 litri per impulso
• Cavo di collegamento: 2 metri
• Collegabile a pompe dosatrici con ingresso impulsivo
• Portata continua Q3: 6,3 m³/h
• Portata massima di sovraccarico Q4: 7,875 m³/h
• Portata di transizione Q2: 126 l/h
• Portata minima Q1: 78,75 l/h
• Sensibilità indicativa: 20 l/h
• Pressione massima di esercizio: 16 bar
• Perdita di carico indicativa: 0,63 bar
• Temperatura massima dell’acqua: 30 °C
• Classe di precisione: 2
• Lunghezza del contatore senza bocchettoni: 160 mm
• Lunghezza complessiva con bocchettoni: circa 260 mm

CARATTERISTICHE DEL SERBATOIO

Codice: ASB1031201

Materiale: polietilene

Capacità: 50 litri

Diametro: 410 mm

Altezza: 465 mm

Adatto al contenimento della soluzione da dosare, previa verifica della compatibilità chimica del prodotto utilizzato.

VANTAGGI DEL KIT

• Dosaggio proporzionale al consumo effettivo d’acqua
• Maggiore precisione rispetto a un dosaggio fisso
• Riduzione del rischio di sovradosaggio o sottodosaggio
• Pompa digitale programmabile
• Componenti coordinati per una più semplice installazione
• Serbatoio compatto da 50 litri
• Contatore a impulsi adatto alle utenze con collegamento da 1"
• Soluzione indicata per impianti nuovi o esistenti

APPLICAZIONI CONSIGLIATE

• Trattamento dell’acqua di pozzo
• Dosaggio proporzionale di ipoclorito di sodio
• Disinfezione dell’acqua destinata a usi domestici o tecnici
• Impianti con serbatoi di accumulo
• Aziende agricole
• Strutture ricettive
• Attività commerciali
• Piccoli impianti industriali

AVVERTENZE

Il prodotto chimico da dosare non è compreso nella fornitura.

La concentrazione della soluzione, la regolazione della pompa e il rapporto tra gli impulsi del contatore e le iniezioni devono essere determinati in funzione della portata dell’impianto, delle caratteristiche dell’acqua e del prodotto utilizzato.

Per gli impianti destinati alla produzione o distribuzione di acqua potabile è necessario utilizzare prodotti idonei, rispettare la normativa vigente ed effettuare le analisi dell’acqua previste.

Installazione, avviamento e taratura devono essere eseguiti da personale qualificato.

Prima dell’utilizzo verificare sempre la compatibilità chimica tra il prodotto da dosare e i materiali della pompa, delle guarnizioni e del serbatoio.
