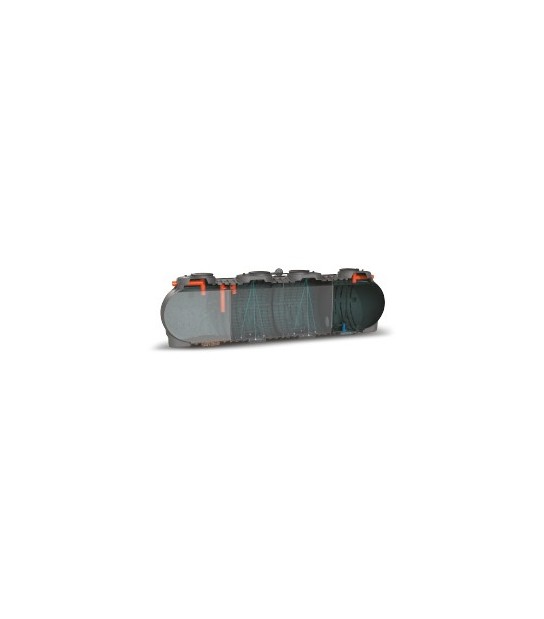

Impianto Ad Ossidazione Biologica 40 Ae T4 Starplast

Impianto di ossidazione biologica modulare medio per scarico T4 (Suolo). Volume totale litri 17.600 - 40 A.E. Composto da:

- vasca Imhoff corrugata capacit7.000 litri - depuratore a fanghi attivi modulare medio capacit8.800 litri completo di diffusori aria e soffiante a canale laterale; - pompa di ricircolo fanghi 0,37 kW. Completa la fornitura nr.1 quadro elettrico di comando temporizzato per due utenze.
Fornitura di impianto ad ossidazione biologica a fanghi attivi in PE da interro ?IOB? tipo Starplast composto da due manufatti (grigliatura manuale e monoblocco depuratore) a forma cilindrica orizzontale monolitica o modulare saldata ad elettrofusione a passaggio totale. Inoltre, in corrispondenza dei piedi di appoggio della stessa sono presenti fori passanti per l?ancoraggio al terreno/platea in CA. Il depuratore monoblocco sarcomposto da una fase di sedimentazione primaria ed una fase di ossidazione dei liquami tramite diffusione d?aria a bolle fini prodotte da soffiante a canali laterali ed una fase di sedimentazione secondaria con pompa sommergibile monofase di ricircolo fanghi in testa. E? compresa altresla fornitura di quadro elettrico di comando e controllo delle apparecchiature elettromeccaniche. Sulla generatrice superiore della vasca saranno posizionati un numero di accessi adeguato con fori passanti del 600 con tappo di chiusura a baionetta. L?impianto dimensionato secondo le norme UNI EN 12566-1/3 a marcatura CE e certificazione DOP, dovressere adatta al tratt. completo dei reflui di civili abitazioni o assimilabili, idoneo allo scarico in acque superficiali al tratt. successivo.L?impianto a fanghi attivi IOBMM10000T4 avrle seguenti dimensioni: Lu 940 La 176 H 186 volume Lt 17600 potenzialitA.E 36
SCHEDA TECNICA
DISEGNO TECNICO
