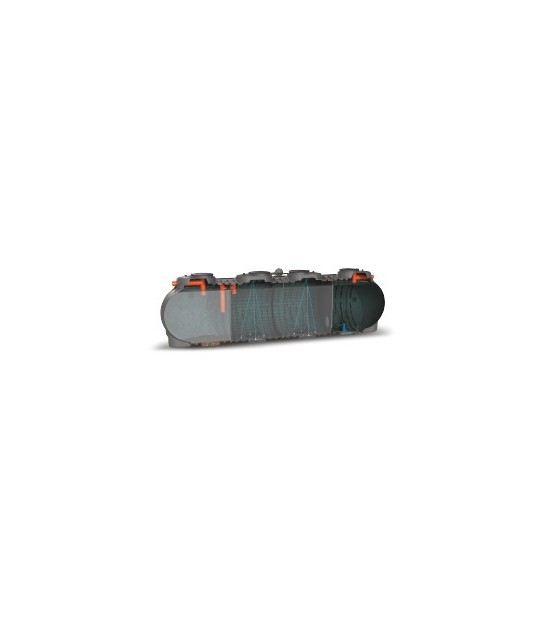

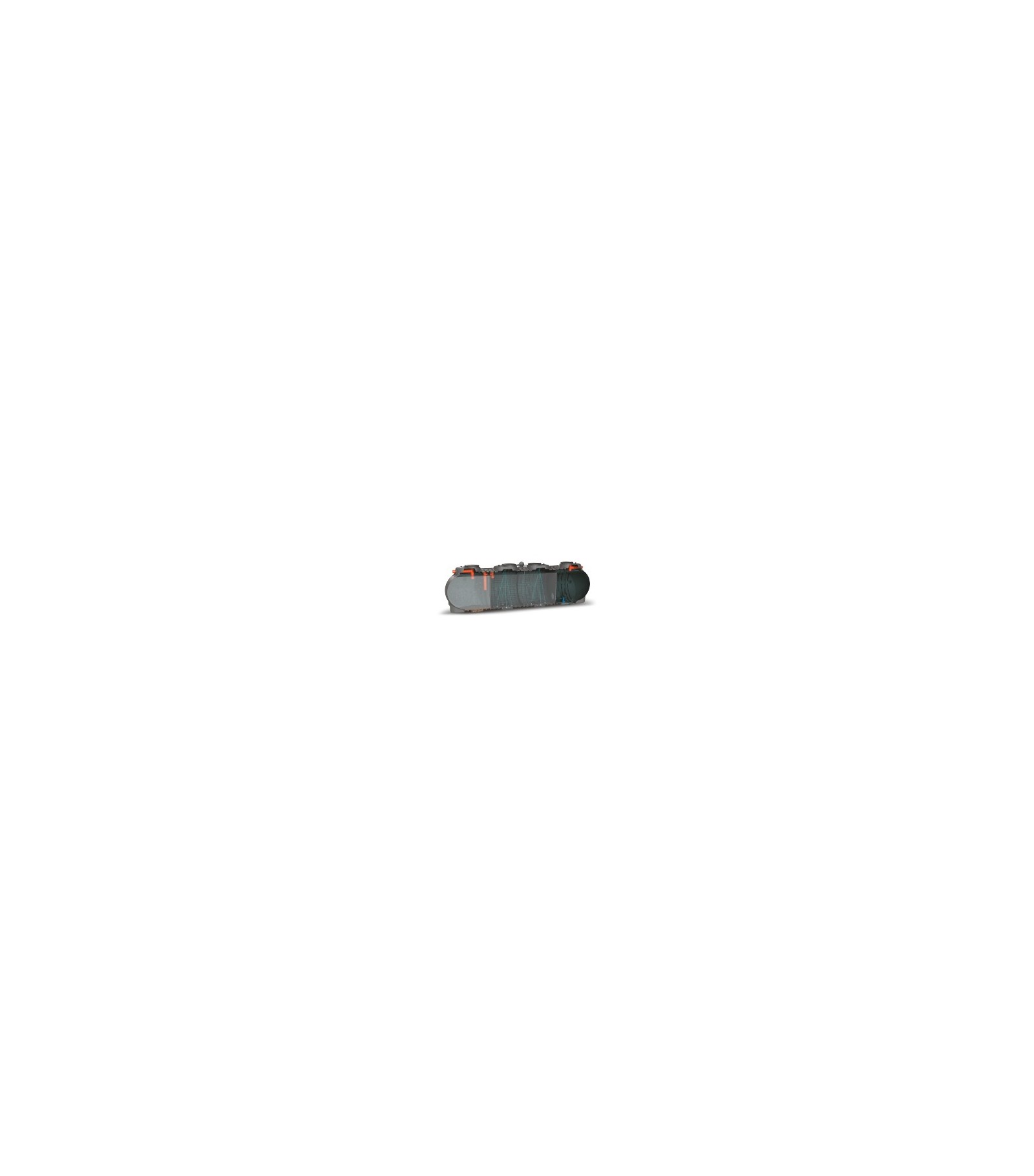

Impianto Ad Ossidazione Biologica 110 Ae T4 Starplast

Impianto di ossidazione biologica modulare per scarico T4 (Suolo). Volume totale litri 40.730 - 110 A.E. Composto da:

sedimentazione primaria del volume di 14.300 litri; - ossidazione a fanghi attivi del volume di 20.930 litri completa di diffusori aria e soffiante a canale laterale; - sedimentazione secondaria del volume di 5.500 litri completa di pompa di ricircolo fanghi 0,37 kW. Completa la fornitura nr.1 quadro elettrico di comando temporizzato per due utenze.
Fornitura di impianto ad ossidazione biologica a fanghi attivi in PE da interro ?IOB? tipo Starplast composto da due manufatti (grigliatura manuale e monoblocco depuratore) a forma cilindrica orizzontale monolitica o modulare saldata ad elettrofusione a passaggio totale. Inoltre, in corrispondenza dei piedi di appoggio della stessa sono presenti fori passanti per l?ancoraggio al terreno/platea in CA. Il depuratore monoblocco sarcomposto da una fase di sedimentazione primaria ed una fase di ossidazione dei liquami tramite diffusione d?aria a bolle fini prodotte da soffiante a canali laterali ed una fase di sedimentazione secondaria con pompa sommergibile monofase di ricircolo fanghi in testa. E? compresa altresla fornitura di quadro elettrico di comando e controllo delle apparecchiature elettromeccaniche. Sulla generatrice superiore della vasca saranno posizionati un numero di accessi adeguato con fori passanti del 600 con tappo di chiusura a baionetta. L?impianto dimensionato secondo le norme UNI EN 12566-1/3 a marcatura CE e certificazione DOP, dovressere adatta al tratt. completo dei reflui di civili abitazioni o assimilabili, idoneo allo scarico in acque superficiali al tratt. successivo.L?impianto a fanghi attivi IOBM-42000T4 avrle seguenti dimensioni: Lu 1340 La 210 H 234 volume Lt 40730 potenzialitA.E 110
SCHEDA TECNICA
DISEGNO TECNICO
