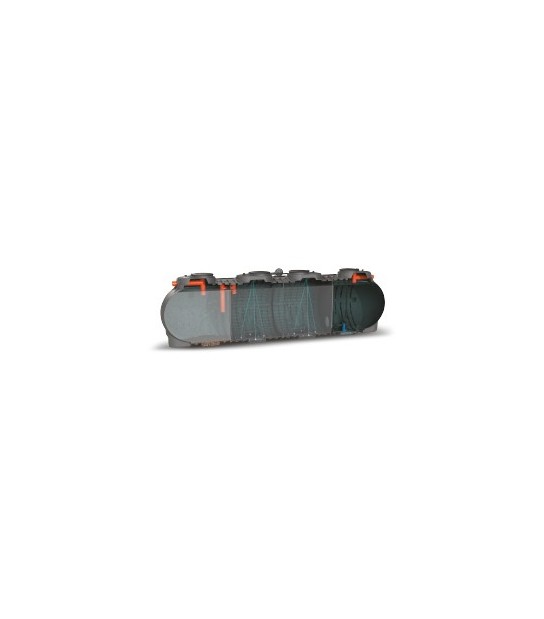

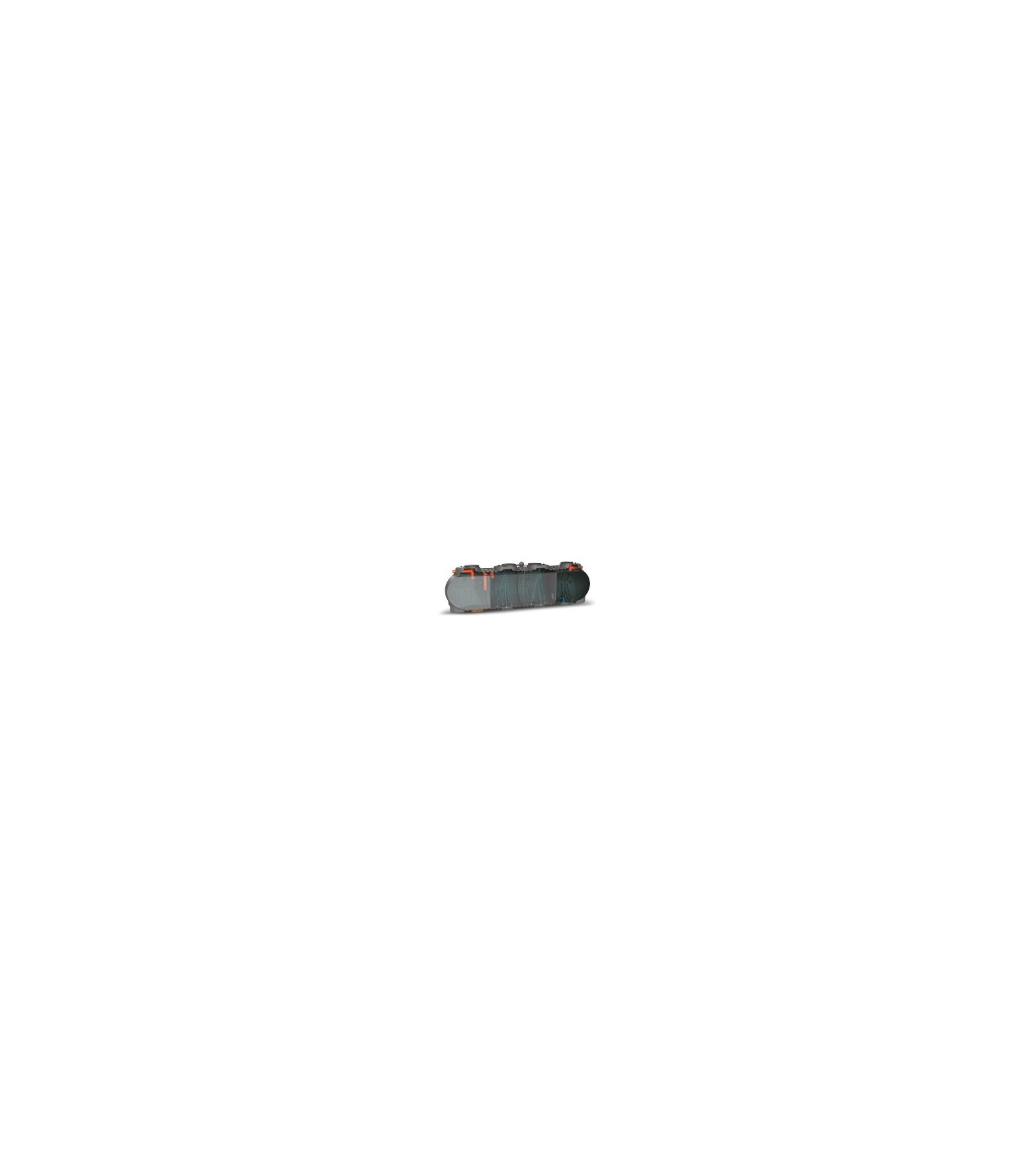

Impianto Ad Ossidazione Biologica 100 Ae T3 Starplast

Impianto di ossidazione biologica modulare per scarico T3 (Acque Superficiali). Volume totale litri 29.220 - 100 A.E. Composto da:

sedimentazione primaria del volume di 13.000 litri; - ossidazione a fanghi attivi del volume di 12.880 litri completa di diffusori aria e soffiante a canale laterale; - sedimentazione secondaria del volume di 3.340 litri completa di pompa di ricircolo fanghi 0,37 kW. Completa la fornitura nr.1 quadro elettrico di comando temporizzato per due utenze.
Fornitura di impianto ad ossidazione biologica a fanghi attivi in PE da interro ?IOB? tipo Starplast composto da due manufatti (grigliatura manuale e monoblocco depuratore) a forma cilindrica orizzontale monolitica o modulare saldata ad elettrofusione a passaggio totale. Inoltre, in corrispondenza dei piedi di appoggio della stessa sono presenti fori passanti per l?ancoraggio al terreno/platea in CA. Il depuratore monoblocco sarcomposto da una fase di sedimentazione primaria ed una fase di ossidazione dei liquami tramite diffusione d?aria a bolle fini prodotte da soffiante a canali laterali ed una fase di sedimentazione secondaria con pompa sommergibile monofase di ricircolo fanghi in testa. E? compresa altresla fornitura di quadro elettrico di comando e controllo delle apparecchiature elettromeccaniche. Sulla generatrice superiore della vasca saranno posizionati un numero di accessi adeguato con fori passanti del 600 con tappo di chiusura a baionetta. L?impianto dimensionato secondo le norme UNI EN 12566-1/3 a marcatura CE e certificazione DOP, dovressere adatta al tratt. completo dei reflui di civili abitazioni o assimilabili, idoneo allo scarico in acque superficiali al tratt. successivo.L?impianto a fanghi attivi IOBM-30000T3 avrle seguenti dimensioni: Lu 980 La 210 H 234 volume Lt 29220 potenzialitA.E 90
SCHEDA TECNICA
DISEGNO TECNICO
