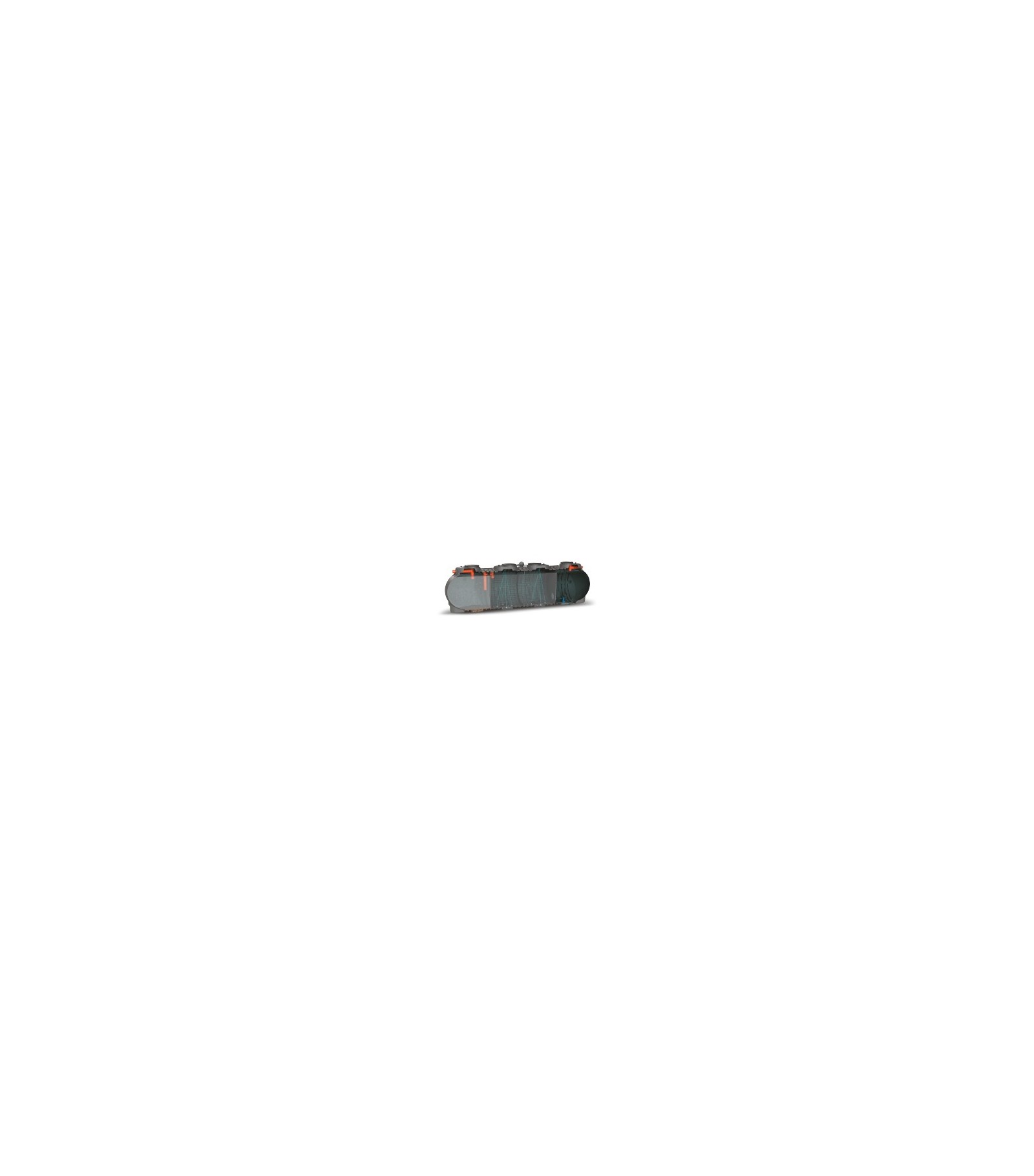

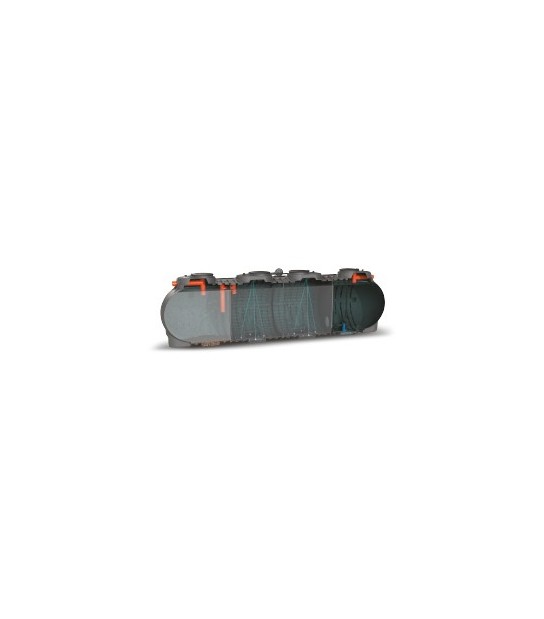

Impianto Ad Ossidazione Biologica 13 Ae T4 Starplast

Impianto di ossidazione biologica corrugato per scarico T4 (Suolo). Volume totale litri 7.000 - 13 A.E. Composto da:

vasca Imhoff corrugata capacit3500 litri - depuratore a fanghi attivi corrugato capacit3500 litri completo di diffusori aria e soffiante a membrana; - ricircolo air-lift. Escluso quadro elettrico di comando temporizzato.
Fornitura di impianto ad ossidazione biologica a fanghi attivi in PE da interro ?IOB? tipo Starplast composto da due manufatti (grigliatura manuale e monoblocco depuratore) a forma cilindrica orizzontale monolitica o modulare saldata ad elettrofusione a passaggio totale. Inoltre, in corrispondenza dei piedi di appoggio della stessa sono presenti fori passanti per l?ancoraggio al terreno/platea in CA. Il depuratore monoblocco sarcomposto da una fase di sedimentazione primaria ed una fase di ossidazione dei liquami tramite diffusione d?aria a bolle fini prodotte da soffiante a canali laterali ed una fase di sedimentazione secondaria con pompa sommergibile monofase di ricircolo fanghi in testa. E? compresa altresla fornitura di quadro elettrico di comando e controllo delle apparecchiature elettromeccaniche. Sulla generatrice superiore della vasca saranno posizionati un numero di accessi adeguato con fori passanti del 600 con tappo di chiusura a baionetta. L?impianto dimensionato secondo le norme UNI EN 12566-1/3 a marcatura CE e certificazione DOP, dovressere adatta al tratt. completo dei reflui di civili abitazioni o assimilabili, idoneo allo scarico in acque superficiali al tratt. successivo.L?impianto a fanghi attivi IOBCS3500-T4 avrle seguenti dimensioni: Lu 380 La 165 H 197 volume Lt 7000 potenzialitA.E 13
SCHEDA TECNICA
DISEGNO TECNICO
