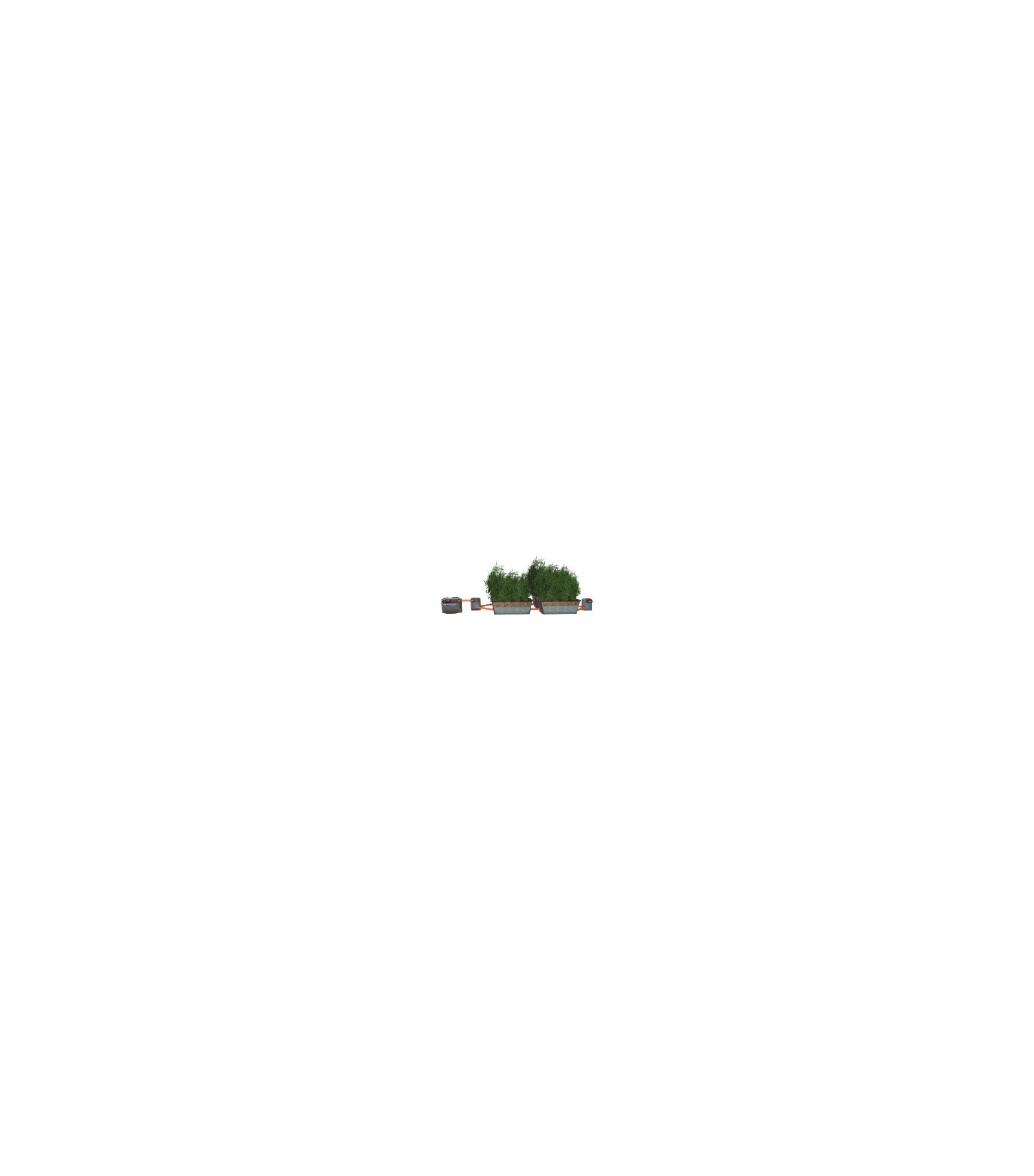

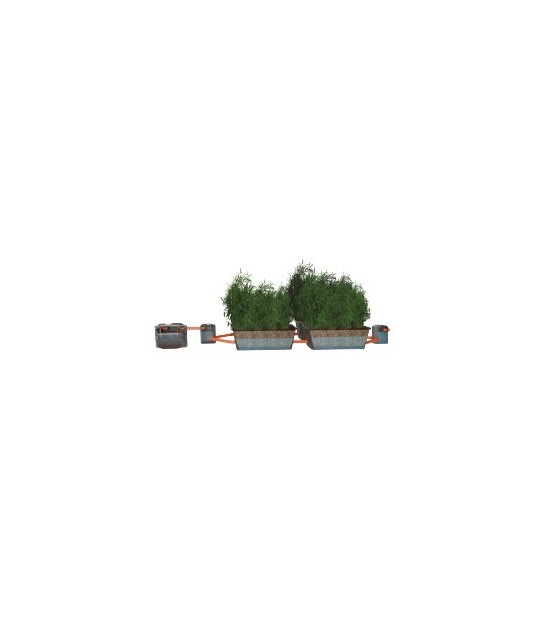

Impianto Di Fitodepurazione Oriz 4 Ae Nr Starplast

Impianto di fitodepurazione a flusso orizzontale dimensionato secondo Normative Regionali Superficie filtrante 20 m - 4 A.E. Composto da:

- n. 1 vasca Imhoff corrugata capacitlitri 1180; - n. 1 pozzetto di raccordo con n 1 ingresso D. 125 mm. e n 2 uscite D. 125 mm; - n. 4 vasche di fitodepurazione a parete singola; - n. 1 pozzetto di raccordo con n 2 ingressi D. 125 mm. e n 1 uscita D. 125 mm.
Fornitura di impianto di fitodepurazione a flusso orizzontale in PE da interro ?IFD FO? tipo Starplast composto da vasca Imhoff, pozzetti di raccordo e vassoi di alloggiamento piante. Vasca Imhoff: a forma cilindrica verticale, a spessore costante delle pareti e struttura irrigidita da nervature verticali ed orizzontali. Il coperchio superiore della fossa realizzato a doppia parte, per maggiore resistenza al carico del terreno, sarmunito di n. 2 tappi con chiusura a baionetta di cui uno almeno del 400. Pozzetti di raccordo: a forma ottagonale con coperchio a baionetta 400 e n... tubazioni di raccordo. Vassoi fitodepurazione: superficie specifica pari a 5 m ed altezza del letto maggiore di 70 cm. L?impianto di fitodepurazione a flusso orizzontale dimensionato secondo le norme UNI EN 12566-1, dovressere adatto al trattamento completo delle acque provenienti da civili abitazioni o assimilabili, idonea allo scarico in acque superficiali.L?impianto di fitodepurazione a flusso orizzontale IFDFO04NR avrle seguenti dimensioni: Lu 970 La 572 H 128 volume Lt 20 potenzialitA.E 4
