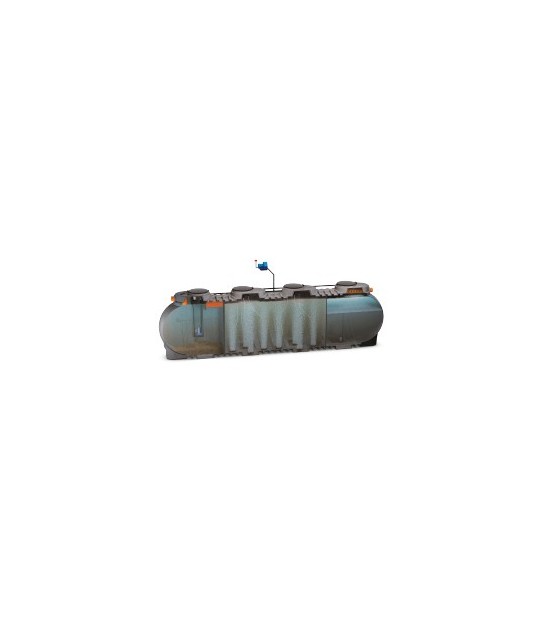

Impianto Fanghi Attivi Portata Costante 70 Ae T3 Starplast

Impianto di depurazione fanghi attivi a portata costante modulare nervato per scarico in T3 (Acque Superficiali) capacitlitri 19.130 - 70 A.E. Completo di:

- Equalizzazione capacitlitri 7.150 con pompa monofase 0,37 kW con stacco valvolato per la regolazione manuale della portata; - Ossidazione capacitlitri 9.630 con diffusori aria e soffiante a canali laterali; - Sedimentazione secondaria capacitlitri 2.350 con pompa di ricircolo fanghi monofase 0,37 kW; - Quadro elettrico di comando temporizzato per tre utenze.
Fornitura di depuratore a fanghi attvi a portata costante in PE da interro ?IFA PC? tipo Starplast a forma cilindrica orizzontale modulare saldata ad elettrofusione a passaggio totale. Inoltre, in corrispondenza dei piedi di appoggio della stessa sono presenti fori passanti per l?ancoraggio al terreno/platea in CA. Il depuratore monoblocco sarcomposto da una fase di sedimentazione primaria e rilancio del refluo con pompa monofase verso la successiva fase di ossidazione dei liquami tramite diffusione d?aria a bolle fini prodotte da soffiante a canali laterali ed una fase di sedimentazione secondaria con pompa sommergibile monofase di ricircolo fanghi in testa. E? compresa altresla fornitura di quadro elettrico di comando e controllo delle apparecchiature elettromeccaniche. Sulla generatrice superiore della vasca saranno posizionati un numero di accessi adeguato con fori passanti del 600 con tappo di chiusura a baionetta. L?Impianto dimensionato secondo le norme UNI EN 12566-3, dovressere adatta al trattamento completo dei reflui di civili abitazioni o assimilabili, idoneo allo scarico in acque superficiali al trattamento successivo.L?impianto a fanghi attivi IFAPCMN21000T3 avrle seguenti dimensioni: Lu 645 La 210 H 234 volume Lt 19130 potenzialitA.E 60
